Čo je trafostanica a ako funguje
Trafostanica (transformačná stanica) transformuje vysoké napätie z distribučnej siete — 22 kV, 10 kV, 6 kV alebo 3 kV — na nízke napätie 400/230 V, ktoré využijú domácnosti, administratívne budovy aj výrobné prevádzky. Je nevyhnutnou súčasťou infraštruktúry každého väčšieho objektu.
Princíp je jednoduchý: transformátor zníži napätie podľa pomeru vinutí, VN rozvádzač ho privedie a chráni, NN rozvádzač ho rozdelí do objektu. Podľa toho, kto ju vlastní, sa rozlišuje distribučná trafostanica (patrí distribučnej spoločnosti) a odberateľská trafostanica (patrí majiteľovi objektu, ktorý za ňu aj zodpovedá — pozri nižšie).
AJ services realizuje trafostanice komplexne — od projektu cez VN prípojku a montáž až po úradné skúšky, revízie a servis — po celom Slovensku. Vybavíme aj celú inžiniersku a papierovú agendu s distribučnou spoločnosťou (SSD, ZSDIS, VSD), aby ste sa o nič nemuseli starať.
Plánujete trafostanicu alebo potrebujete servis existujúcej? Pošlite nezáväzný dopyt — ozveme sa do 48 hodín.
📧 nezáväzný dopyt | 📞 +421 907 762 373
Ste majiteľ alebo prevádzkovateľ trafostanice? Pravidelnú údržbu, revízie a úradné skúšky aj samotné prevádzkovanie vašej trafostanice vieme prevziať za vás — pozrite servis a prevádzkovanie trafostaníc.
Typy trafostaníc, ktoré realizujeme
Typizované kioskové trafostanice
Štandardizované riešenia s krátkou dobou dodania 14–21 dní. Ideálne tam, kde je potrebná spoľahlivá a rýchla dodávka overeného typu.
Atypické kioskové trafostanice
Trafostanice prispôsobené konkrétnym potrebám klienta — rozmer, prevedenie, umiestnenie na pozemku aj výkon podľa projektu.
Objektové (vstavané) trafostanice
Trafostanica integrovaná priamo do budovy alebo výrobného objektu — riešenie pre priemyselné haly, obchodné centrá a administratívne budovy, kde nie je priestor na samostatný kiosk.
Murované a stožiarové trafostanice
Realizujeme aj murované (mrežové) a stožiarové trafostanice — vrátane rekonštrukcií existujúcich — pre menšie odbery a špecifické lokality.
Kto je majiteľom trafostanice a aké má povinnosti
Ak je trafostanica za odovzdávacím miestom distribučnej spoločnosti, je to odberateľská trafostanica a jej majiteľom je vlastník objektu — firma, developer, správca areálu alebo bytový dom. Ten za ňu zodpovedá rovnako ako za ktorékoľvek iné vyhradené technické zariadenie. Distribučná spoločnosť (SSD, ZSDIS, VSD) sa stará len o svoju sieť po odovzdávacie miesto.
Majiteľ trafostanice musí zabezpečiť:
- odbornú prehliadku a odbornú skúšku (revíziu) raz za 5 rokov a úradnú skúšku raz za 10 rokov — lehoty vychádzajú z prílohy č. 8 vyhlášky č. 508/2009 Z. z.,
- prevádzkovanie odborne spôsobilými osobami — obsluhu a manipulácie na VN zariadení nemôže robiť ktokoľvek; kto nemá vlastných elektrotechnikov s oprávnením na VN, zveruje prevádzkovanie zmluvnému prevádzkovateľovi,
- údržbu a odstraňovanie závad zistených pri prehliadkach — revízna správa so závadami bez nápravy majiteľa nechráni,
- dodržanie ochranného pásma a prístup pre servis aj distribučnú spoločnosť,
- prevádzkovú dokumentáciu — projekt, revízne správy, protokoly z úradných skúšok a záznamy o zásahoch, ktoré si pri kontrole vyžiadajú.
Ak nechcete tieto povinnosti riešiť sami, zabezpečíme vám servis a prevádzkovanie trafostanice — údržbu, čistenie, termovíziu, revízie aj manipulácie na VN zariadení.
Pre majiteľov, ktorí nechcú tieto povinnosti riešiť sami, prevádzkujeme trafostanice na servisnú zmluvu: sledujeme lehoty revízií a úradných skúšok, robíme prehliadky, odstraňujeme závady a pri poruche zasahujeme prednostne. Majiteľ má jedného partnera a poriadok v dokumentácii.
VN prípojky 22 kV
Trafostanica potrebuje prívod vysokého napätia. Realizujeme VN prípojky 22 kV — káblové aj vzdušné — vrátane koncoviek, spojok a ich zapojenia do rozvodne. VN prípojku navrhneme a zrealizujeme ako súčasť dodávky trafostanice alebo samostatne. Viac o vysokonapäťových prípojkách.
Rekonštrukcie a opravy trafostaníc a rozvodní VN
Nie každá trafostanica sa stavia od nuly. Veľkú časť našej práce tvoria rekonštrukcie, modernizácie a opravy existujúcich trafostaníc a rozvodní vysokého napätia:
- výmena dožitých transformátorov a navýšenie výkonu (referencia Navýšenie výkonu MRK TS 0569),
- rekonštrukcia celej trafostanice (Rekonštrukcia trafostanice Rožňavská 22, Bratislava),
- oprava rozvodní 22 kV (Oprava rozvodne 22 kV Pri starom mlyne, Bratislava),
- výmena a opravy VN vypínačov a prístrojov (Oprava VN vypínača Galvániho 6, Bratislava).
Pri rekonštrukciách koordinujeme odstávky tak, aby sme prevádzku obmedzili na minimum.

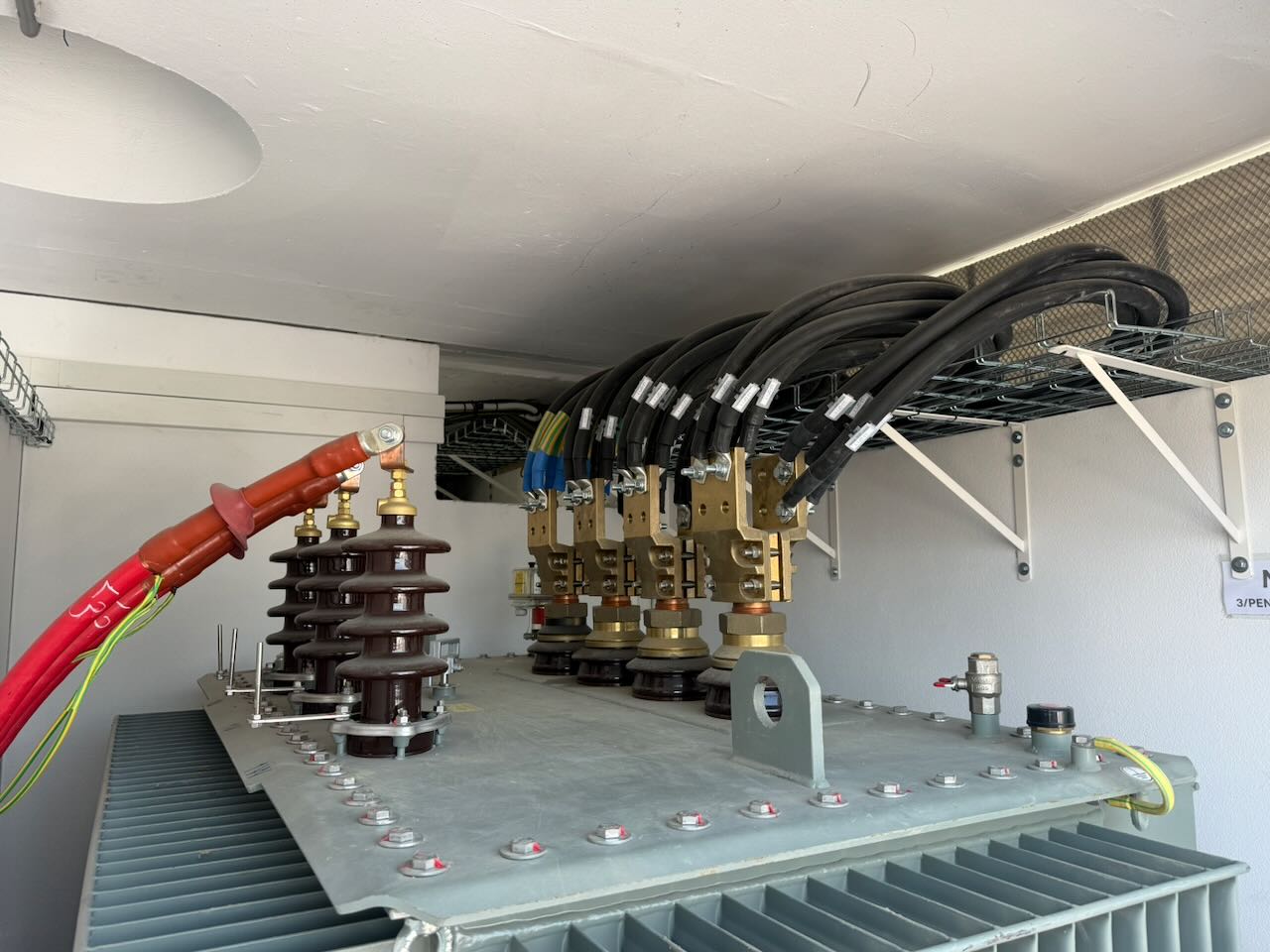

Pohľad do našich trafostaníc
Ochranné pásmo trafostanice a VN vedenia
Umiestnenie trafostanice a vedenia na pozemku určuje ochranné pásmo podľa § 43 zákona č. 251/2012 Z. z. o energetike. V ochrannom pásme je obmedzená stavebná činnosť aj výsadba, preto s ním treba počítať už pri návrhu osadenia:
| Zariadenie | Ochranné pásmo |
| Elektrická stanica vonkajšieho vyhotovenia s napätím do 110 kV | 10 m kolmo od oplotenia alebo od hranice objektu |
| Elektrická stanica vnútorného vyhotovenia (kiosková, vstavaná) | vymedzené oplotením alebo obostavanou hranicou objektu |
| Vonkajšie nadzemné vedenie 22 kV, holé vodiče | 10 m od krajného vodiča na každú stranu |
| Vonkajšie nadzemné vedenie 22 kV, vodiče so základnou izoláciou | 4 m od krajného vodiča na každú stranu |
| Vonkajšie nadzemné vedenie 22 kV, závesný kábel | 1 m od krajného vodiča na každú stranu |
| Vonkajšie podzemné káblové vedenie do 110 kV | 1 m od krajného kábla na každú stranu |
Kiosková trafostanica má preto pri umiestňovaní na pozemku výhodu — jej ochranné pásmo je vymedzené samotnou hranicou objektu, nie desiatimi metrami okolo neho.
Pri obhliadke posúdime, či navrhované umiestnenie sedí s ochranným pásmom existujúcich vedení, a riešenie odkonzultujeme s distribučnou spoločnosťou.
Z čoho sa trafostanica skladá
- Transformátor — prevádza elektrickú energiu z vysokého napätia na nízke.
- VN a NN rozvádzače — zabezpečujú bezpečnú distribúciu elektrickej energie. NN rozvádzače vyrábame vo vlastnej dielni.
- Prvky uzemnenia a ochrany — uzemnenie a bleskozvod chránia objekt pred účinkami bleskových výbojov a porúch.
- Meranie a ochrany VN — meracie transformátory prúdu, ochrany a meranie spotreby.
Kompletné služby okolo trafostaníc
Sme jeden dodávateľ pre celý životný cyklus trafostanice:
- Projektovanie, dodávka a montáž trafostaníc a rozvodní VN.
- Inžinierska činnosť — vybavenie všetkých potrebných dokumentov a komunikácia s distribučnými spoločnosťami (SSD, ZSDIS, VSD).
- Odborné revízie, pravidelné kontroly a úradné skúšky trafostaníc, realizované certifikovanými technikmi.
- Havarijný servis pre zmluvných zákazníkov — rýchly zásah pri poruche na základe servisnej zmluvy.
Ako prebieha realizácia trafostanice
- Obhliadka a návrh — posúdime lokalitu, potrebný výkon a spôsob pripojenia; navrhneme typ trafostanice.
- Projekt a inžiniering — spracujeme projektovú dokumentáciu a vybavíme povolenia a zmluvy s distribučnou spoločnosťou.
- Dodávka a montáž — osadenie trafostanice, VN prípojka, rozvádzače, uzemnenie. Typizované riešenia dodáme za 14–21 dní.
- Úradná skúška a uvedenie do prevádzky — odborné skúšky, revízna správa a odovzdanie funkčnej trafostanice.
- Servis a revízie — pravidelné odborné prehliadky a skúšky počas celej životnosti; havarijný servis pre zmluvných zákazníkov.
Prečo trafostanica od AJ services
- Oprávnenie TI SR bez obmedzenia napätia: č. 199/4/2020 – EZ – S,O(OU,R,M), E1, A,B — rozsah E1, technické zariadenia elektrické bez obmedzenia napätia vrátane bleskozvodu, triedy objektov A aj B, teda aj objekty s nebezpečenstvom výbuchu
- Celý životný cyklus z jednej ruky — projekt, VN prípojka, montáž, skúšky aj servis.
- Inžiniering s distribučkami za vás — SSD, ZSDIS, VSD.
- Vlastná výroba NN rozvádzačov a vlastní revízni technici.
- Skúsenosti s VN rozvodmi — výstavba aj rekonštrukcie rozvodní a trafostaníc.
- Referencie — Rožňavská 22, Pri starom mlyne 22 kV, Galvániho 6, MRK TS 0569 — pozrite si naše realizácie.
Často kladené otázky o trafostaniciach
Ako dlho trvá dodávka trafostanice?
Typizovanú kioskovú trafostanicu dodáme za 14–21 dní. Pri atypických a objektových riešeniach závisí termín od projektu a vyťaženia distribučnej spoločnosti — záväzne ho uvedieme v ponuke.
Vybavíte za nás komunikáciu s distribučnou spoločnosťou?
Áno. Inžinierska činnosť vrátane dokumentov a komunikácie s SSD, ZSDIS aj VSD je súčasťou našej dodávky.
Aký výkon trafostanice potrebujem?
Navrhneme ho podľa vášho odberu a plánovaného rozvoja. Pri obhliadke posúdime aktuálnu aj budúcu spotrebu, aby mala trafostanica primeranú rezervu.
Robíte aj rekonštrukcie starých trafostaníc?
Áno — rekonštrukcie, modernizácie, výmeny transformátorov a navýšenie výkonu tvoria veľkú časť našej práce. Odstávky koordinujeme tak, aby sme prevádzku obmedzili čo najmenej.
Zabezpečíte aj pravidelné revízie a úradné skúšky?
Áno, odborné prehliadky, odborné skúšky a úradné skúšky trafostaníc robíme vlastnými certifikovanými technikmi — pre trafostanice, ktoré sme postavili, aj pre existujúce.
Realizujete aj VN prípojku k trafostanici?
Áno, VN prípojky 22 kV (káblové aj vzdušné) sú súčasťou našej ponuky, buď ako súčasť dodávky trafostanice, alebo samostatne.
Aké ochranné pásmo má trafostanica?
Elektrická stanica vonkajšieho vyhotovenia do 110 kV má ochranné pásmo 10 m od oplotenia alebo hranice objektu. Kiosková a vstavaná trafostanica má ochranné pásmo vymedzené priamo oplotením alebo obostavanou hranicou objektu. Určuje to § 43 zákona č. 251/2012 Z. z.
Ako často sa revíduje trafostanica?
Odbornú prehliadku a odbornú skúšku – teda revíziu – trafostanice robíme raz za 5 rokov. Úradná skúška sa opakuje raz za 10 rokov. Lehoty vychádzajú z prílohy č. 8 vyhlášky č. 508/2009 Z. z. a upresňujú sa podľa druhu objektu a prostredia – ak sa uplatní viacero kritérií, platí vždy kratšia lehota. Revíziu aj úradnú skúšku vieme zabezpečiť v rámci servisnej zmluvy vrátane odstránenia zistených závad.
Kto je vlastníkom trafostanice a kto za ňu zodpovedá?
Odberateľská trafostanica za odovzdávacím miestom patrí majiteľovi objektu a ten zodpovedá za jej revízie, úradné skúšky, prevádzku aj údržbu. Distribučná trafostanica patrí distribučnej spoločnosti. Ktorý prípad je váš, rozhoduje zmluva o pripojení a miesto merania.
Aký je rozdiel medzi trafostanicou a transformačnou stanicou?
Žiadny — je to to isté zariadenie. „Transformačná stanica“ je odborný názov, „trafostanica“ hovorový, používaný aj v technickej praxi. Obe označujú stanicu, v ktorej sa vysoké napätie transformuje na nízke.
Čo znamená prevádzkovanie trafostanice a kto ho môže robiť?
Prevádzkovanie je zodpovednosť za bezpečný chod zariadenia: obsluha, manipulácie na VN, sledovanie lehôt prehliadok a skúšok, údržba a zásah pri poruche. Môže ho robiť len osoba s odbornou spôsobilosťou na VN zariadenia. Majiteľ ho môže zmluvne zveriť prevádzkovateľovi — to je služba, ktorú poskytujeme.
